别克GL8日行灯发黄不亮？阳迪车灯带你揭开“通病”背后的真相与根治之道

很多别克GL8车主都有过这样的烦恼：爱车开了几年后，原本犀利明亮的日间行车灯不仅亮度大打折扣，还变成了难看的“琥珀色”，甚至局部直接罢工。这可不是简单的灯罩老化或表面脏污，而是大灯内部正在经历一场“高温劫难”！作为郑州车灯升级领域的专业团队，新郑华南城阳迪车灯通过大量实车拆解，为您深度剖析这一故障的根源，并提供一套彻底断根的解决方案。

故障现场：一场触目惊心的“高温碳化”

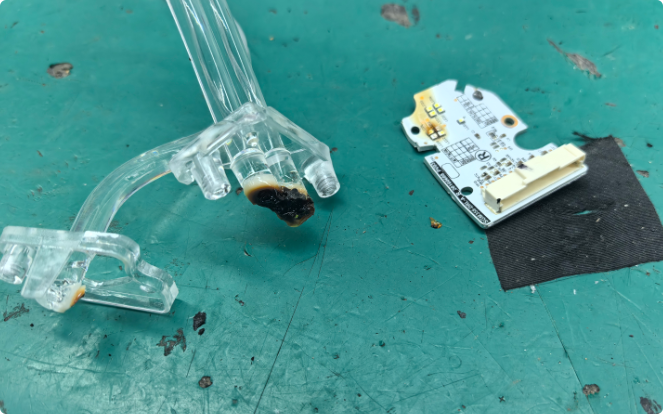

当我们拆开这款GL8的日行灯故障件时，眼前的景象堪称惨烈。这绝非普通的表层发黄，而是内部核心部件发生了不可逆的烧毁：

• 导光条“焦黑熔融”：透明PC材质的导光条入光端已经严重碳化，端头完全焦黑，周边呈现出深黄褐色的焦化层。光线穿过这片“废墟”，透出来的自然就是刺眼的“花黄”色。

• LED灯板“黄变烧毁”：与导光条正对的LED驱动PCB板基材已被烤成焦黄色，焊盘和电路走线受热变形，部分灯珠的焊点氧化发黑，发光芯粒已经彻底失去生命，最终导致日行灯亮度骤降甚至局部不亮。

深度溯源：为何GL8日行灯会陷入“高温死循环”？

这种严重的失效并非偶然，而是原厂设计缺陷与长期高温过载叠加引发的系统性灾难：

• 先天间隙过小，高温直接“烤毁”导光条：为了追求极致的光导配光效率，原厂将LED灯珠与导光条的间隙压缩到了不到1mm。日行灯作为常亮灯，高功率工作下LED结温轻松突破120℃。极小的间隙让废热毫无缓冲地炙烤导光条，普通PC材质长期在100℃以上“烘烤”，必然发生热氧老化，从发黄走向熔融碳化。

• 散热严重不足，形成恶性循环：这款日行灯的LED电路板没有独立的散热铝片，仅靠薄基材被动散热。热量散不出去，不仅加速了LED自身的光衰和色偏，还导致PCB基材发黄、焊盘虚接。一旦有灯珠烧毁，剩余灯珠的负载就会飙升，温度再次突破阈值，瞬间引发整组灯珠的连环烧毁。

• 密闭灯舱“焖烧”，放大损伤效应：大灯总成内部相对密闭，缺乏强制对流散热。尤其在夏日暴晒后，灯内温度进一步攀升，导光条和灯珠长期处于“焖烧”状态。这也是该故障在3年以上车龄的GL8车型中集中爆发的核心诱因。

️ 阳迪车灯根治方案：四步斩断“发黄魔咒”

面对这种结构性顽疾，常规的灯罩抛光清洗只是治标不治本。位于新郑华南城的阳迪车灯，凭借丰富的实战经验，为您提供以下从根源解决问题的系统性方案：

• 剔除失效件，全套升级耐高温配件：彻底拆除碳化的原厂导光条，替换为添加抗热氧稳定剂的高透光PC新款导光组件；同步更换烧毁区域的失效灯珠与黄变PCB灯板。切记不可仅换灯珠，黄变PCB的绝缘性能已大幅下降，遗留极大的短路风险。

• 优化间隙结构，切断直烤损伤路径：在新换的LED灯珠与导光条入光端之间，增加0.8-1mm的专用隔热散光垫片。这既能保证光效传导，又能彻底避免灯珠极端高温直接炙烤导光塑料端头，从物理层面防止再次烤焦碳化。

• 补强散热体系，消解热量累积：在LED PCB板背部贴合高导热硅胶垫，将热量直接传导至大灯壳体的金属安装支架上，大幅提升被动散热能力。同时，适当将驱动电流下调10%-15%，在不影响日间辨识度的前提下，大幅降低整体发热负载，延长灯珠寿命。

• 密封与透气校验，规避次生隐患：维修完成装回前，我们会仔细确认灯舱的透气孔畅通无阻，避免灯内形成高温高湿的密闭环境，进一步延缓内部元件的老化速度。

别克GL8日行灯发黄、不亮并非绝症，关键在于找对方法、用对配件。如果您正被这一问题困扰，欢迎前往新郑华南城寻找阳迪车灯。我们将用精湛的技术和系统性的优化方案，让您的爱车大灯重焕雪白光彩，彻底告别“黄脸”尴尬，保障您的每一次出行安全！
